Endlagenschalter im Solar-Tracker
Der V4-Subminiaturschalter S880 arbeitet als Endlagen- und Referenzschalter in Photovoltaik-Nachführsystemen

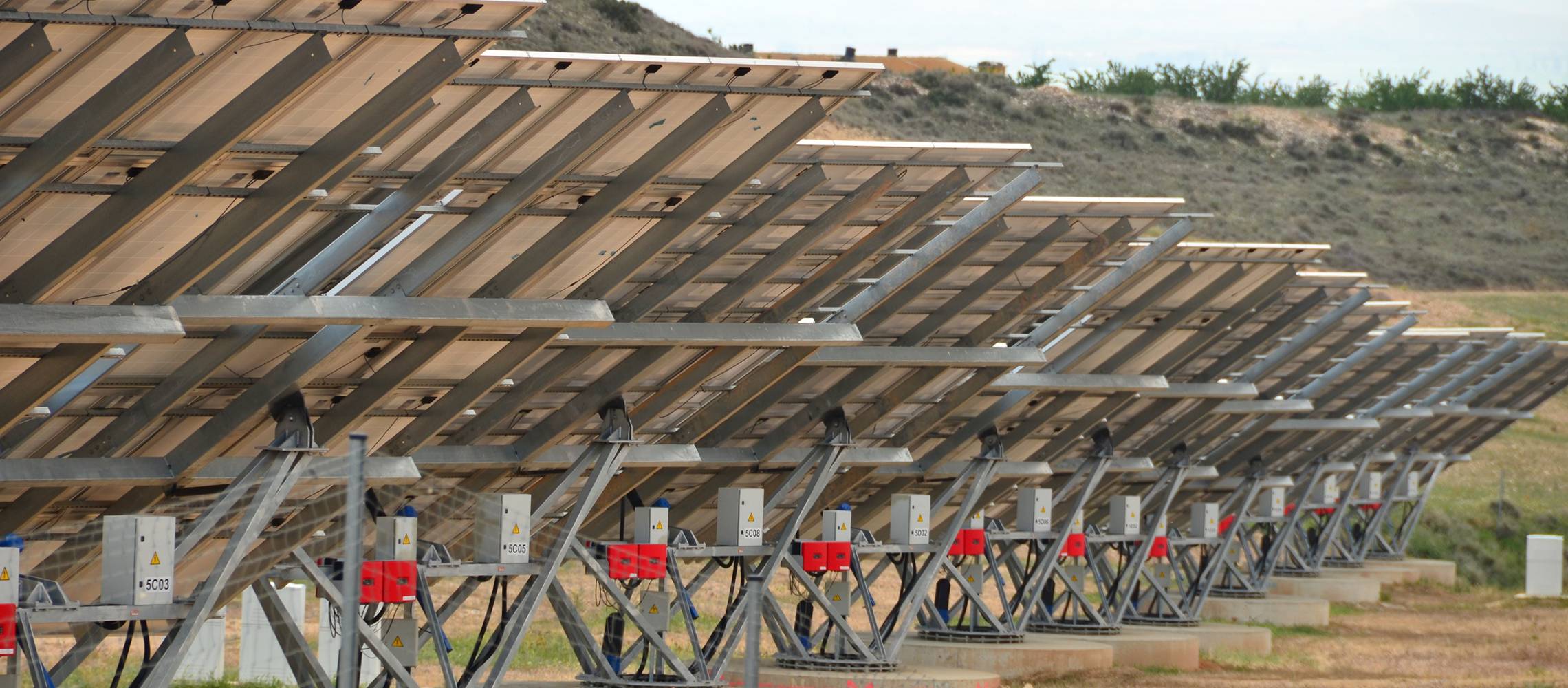

Die Sonne über dem Solarfeld wandert von Ost nach West, mittags erreicht sie im Süden ihren Höchststand. Damit die Solaranlage den optimalen Ertrag erzielt, müssen die Solarmodule der Sonnenbahn folgen, genau wie die Knospen einer Sonnenblume. Solar-Tracker (Nachführsysteme) verstellen deshalb kontinuierlich den Horizontal- und Höhenwinkel der Module (Azimut und Elevation), bei Sturm nehmen sie die Module aus dem Wind. Die Steuerungen der Nachführsysteme arbeiten astronomisch oder sensorisch, Elektromotoren mit Getriebe bzw. elektrohydraulische Antriebe bewegen die Modultische.
Welche Aufgabe übernimmt der Schnappschalter?
Die Schnappschalter S880 von Schaltbau arbeiten als Endlagenschalter und Referenzschalter.
Die Winkel der horizontalen und vertikalen Achse sind begrenzt. Beim Erreichen der Maximalstellung wird ein Schalter betätigt, um der Tracking-Steuerung zu signalisieren, den Antrieb zu stoppen.
Werden die Winkel nach der relativen Position der Antriebsachsen eingestellt, muss der Solar-Tracker regelmäßig eine Referenzpunktfahrt ausführen. Beim Überfahren der Referenzschalter wird die Position auf einen definierten Wert gesetzt. Damit wird gesichert, dass die Winkel der Solarmodule korrekt eingestellt sind.
Warum wird der Schnappschalter S880 eingesetzt?
Der S880 ist der weltweit kleinste Mikroschalter mit Zwangsöffnung und selbstreinigenden Kontakten und damit besonders zuverlässig.
Die mechanische Zwangsöffnung öffnet den Stromkreis auch dann, wenn die Kontakte verkleben sollten, beispielsweise bei einem Kurzschluss durch einen Fehler im System. Die Selbstreinigung reduziert den Kontaktwiderstand und sichert eine zuverlässige Signalgebung während der gesamten Lebenszeit der Anlage.
Mit Gehäusemaßen von nur 20 × 9,3 × 6,6 Millimetern lässt sich der S880 optimal in die kompakten Solar-Tracker integrieren.
